【測井】哈里伯頓推出全球首個水平井三維超前探測技術

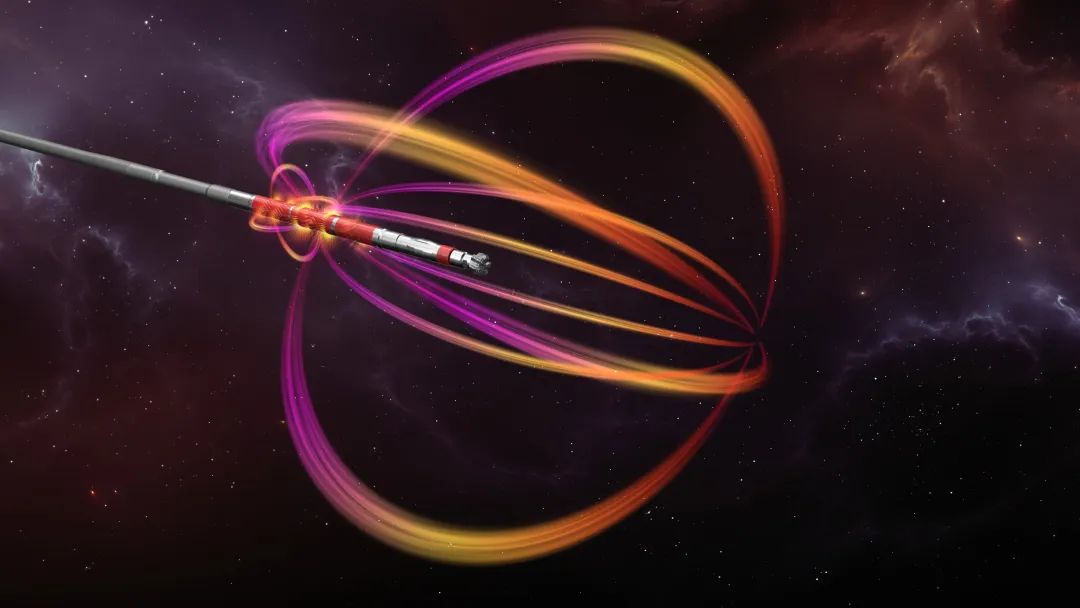

EarthStar 3DX 隨鉆測井技術提供業界首個水平井鉆前實時的三維地質透視成像。該服務與iCruise旋轉可控系統集成，距離鉆頭僅3米，從而在鉆頭前方達到更大的檢測距離。EarthStar 3DX服務可幫助運營商預測地層變化并做出反應，優化井位，并最大限度地提高資產價值。

石油圈原創，石油圈公眾號：oilsns

01. 技術介紹

Earthstar 3DX 服務是哈里伯頓在油藏測繪技術方面處于領先地位的最新技術，可定制地下和鉆探解決方案。通過在遇到地質變化之前繪制出地質變化圖，運營商可以調整鉆進軌跡以最大限度地降低風險、改進井眼位置并增加儲層接觸。

石油圈原創，石油圈公眾號：oilsns

通過持續繪制凹陷、斷層和邊界，更精確地進行地質導向（Geosteer）、地質測繪和地質預防（geostop）。改進井筒布置，減少儲層過早退出，最大限度地減少修正，并提高整體鉆井效率，從而節省時間并提高資產價值。

石油圈原創，石油圈公眾號：oilsns

EarthStar 3DX 服務可檢測鉆頭前部和井筒周圍的地質變化，實時繪制地質變化圖，為作業人員提供了指導，以便在達到地層變化之前盡早主動調整井眼軌跡。早期行動將井筒保持在最高產區，以減少油藏出口，增加凈毛比，并提高生產效率。

石油圈原創，石油圈公眾號：oilsns

在水平井、大角度和大位移井中，EarthStar 3DX 可檢測地質或流體變化，有助于避免意外導致的井筒不穩定或昂貴的修井作業。該服務可以在鉆頭影響鉆探之前檢測到危險，例如地層變化、斷層或流體邊界。早期軌跡調整有助于降低井眼不穩定和代價高昂的側鉆風險，以確保更安全、更高效的鉆井作業。

石油圈原創，石油圈公眾號：oilsns

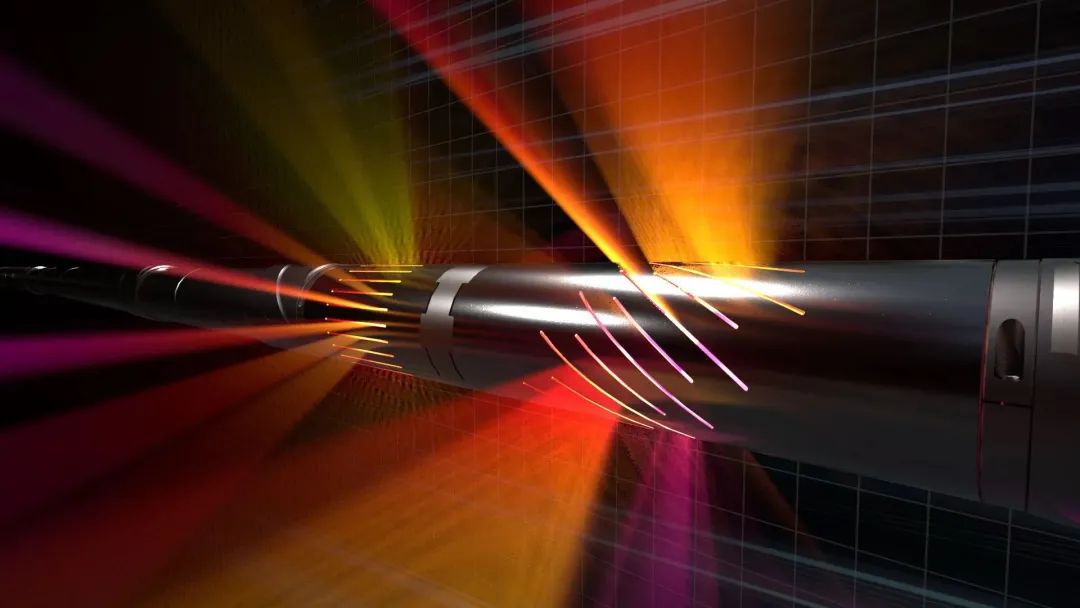

EarthStar 3DX服務提供詳細的常規電阻率讀數，支持對儲層進行深入的巖石物理分析。設備使用電磁傳感器陣列和24英寸交叉天線間距，在兩個頻率下的三個間距上測量的相移和衰減電阻率，可為作業人員實時輸出Rv（垂直電阻率）、Rh（水平電阻率）、相對傾角。結合鉆頭附近地層的各向異性測量分析數字補償電阻率，推動了早期流體表征和更準確計算含水飽和度，更好地改進儲量評估。

石油圈原創，石油圈公眾號：oilsns

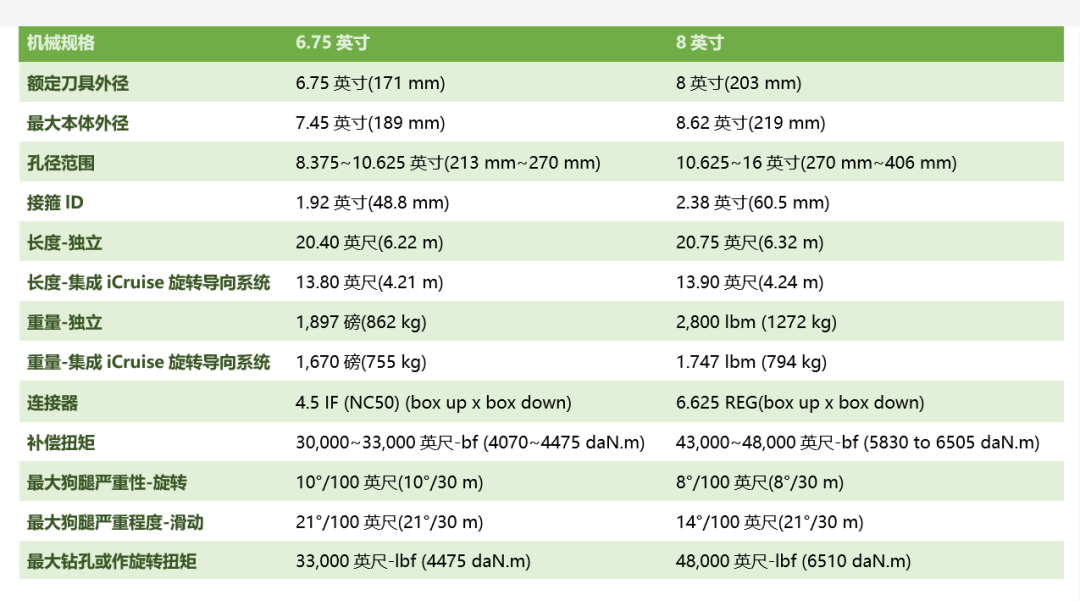

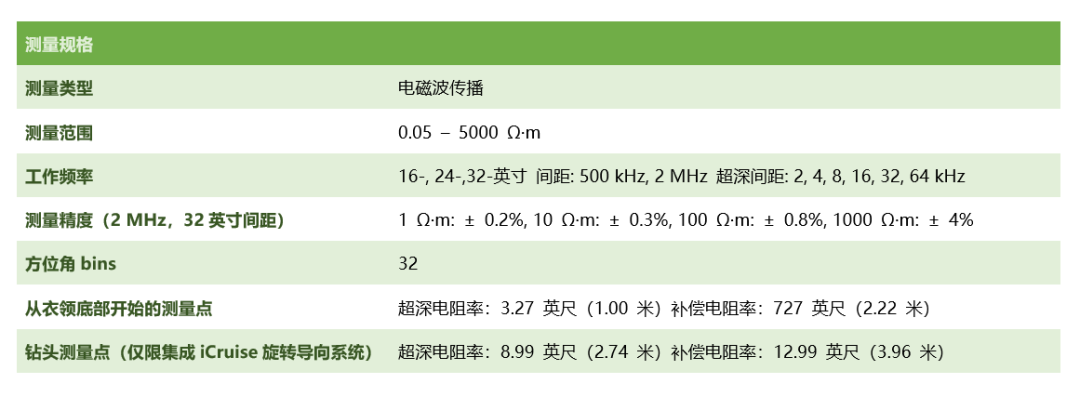

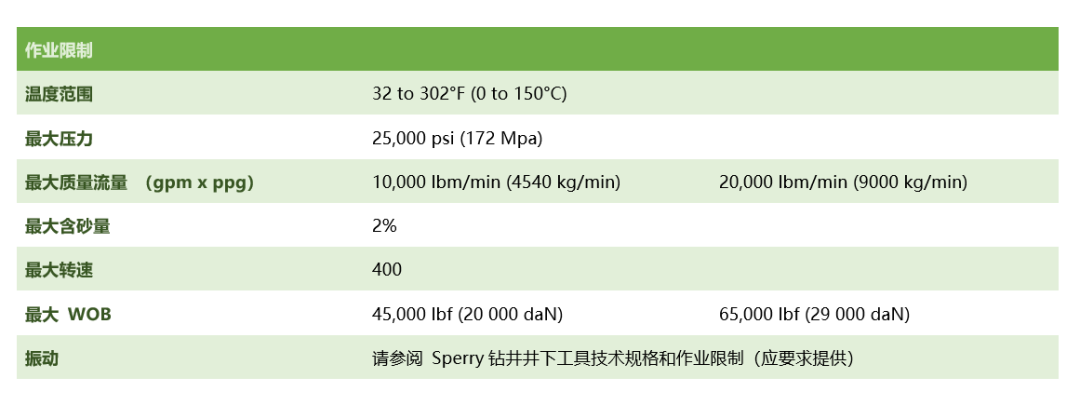

02.技術參數

03. 技術特點

■ 業界首創的3D檢測能力，最遠可達變送器前50英尺

■ 業界最短的距至位超深電阻率傳感器

■ 淺電阻率和超深電阻率讀數的組合

■ 可調節的超深調查深度

■ 可集成到 iCruise?智能旋轉導向系統中

■ 可測量?jī)蓚€(gè)頻率下三個間距的相移和衰減電阻率

■ 可檢測方位電阻率圖像和地質信號

■ 實時輸出Rv、Rh和任意井眼角度的相對傾角

■ 可對鉆頭前方和周圍進行地理測繪和地質導向

■ 可實現危險之前的地質預防

■ 及早對不可預見的地質或流體變化做出反應

■ 始終保持在生產區域內作業

■以三維形式繪制鉆頭前方和周圍的地層結構和流體分布圖，獲取準確的近鉆頭地層電阻率，用于詳細的地層和流體表征

■ 獲得地層各向異性以改進儲量評估

■ 無需使用傳統電阻率工具

■ 減少BHA的長度和處理時間
